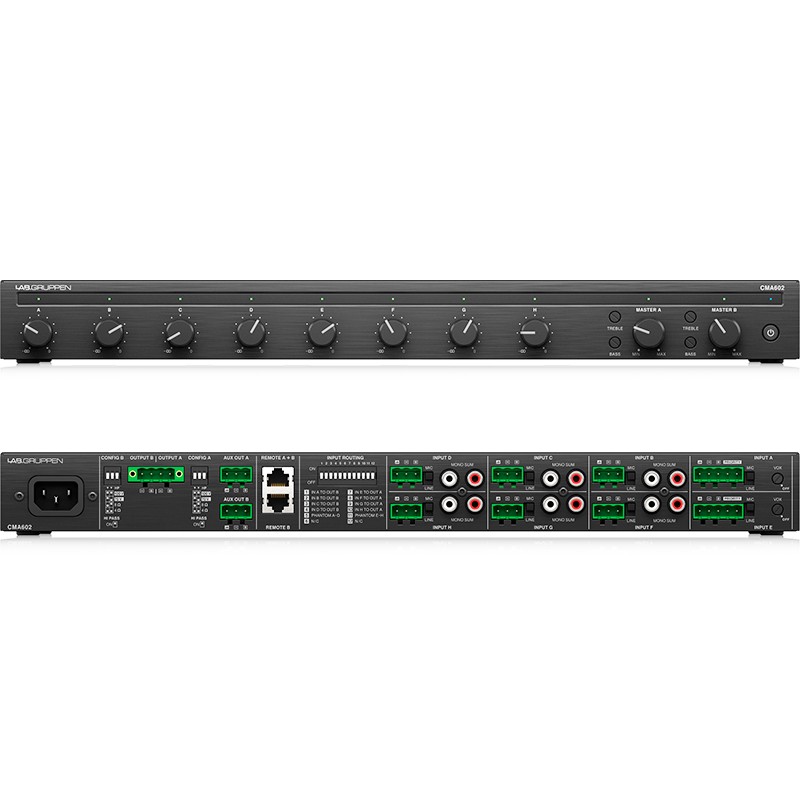

LAB GRUPPEN CMA 602 ETAPA DE POTENCIA

• Aplicaciones
  • El CMA602 es ideal para sistemas de megafonía y música ambiental en bares, restaurantes, hoteles, locales comerciales, corporativos y centros educativos. Su flexibilidad de operación en modos Low‑Z y High‑Z, junto con la conectividad avanzada y facilidad de instalación, lo convierten en la opción perfecta para entornos que requieren audio distribuido de alta calidad y eficiencia operativa.

• Caracteristicas Tecnicas Lab Gruppen CMA 602
  • Mezclador-amplificador de ocho canales con ocho entradas
  • Potencia de salida de 60 W por canal para altavoces pasivos
  • Funcionamiento conmutable Low-Z (4Ω/8Ω) y High-Z (70 V/100 V) por salida y filtrado de paso alto
  • 8 entradas de micro/línea con controles individuales de volumen, graves y agudos y salidas dedicadas
  • Función de silenciamiento prioritario que permite silenciar determinadas entradas en favor de otras para anuncios y discursos
  • El diseño de accionamiento directo proporciona alimentación constante cuando está en uso para un rendimiento de audio consistente
  • Control de volumen remoto GPI mediante cables ethernet y conectores RJ-45
  • Circuitos de rampa automática para un encendido y apagado rápidos y eficientes que ahorran energía
  • Controles de alimentación en el panel frontal de fácil acceso
  • Las salidas auxiliares permiten el encadenamiento y la conectividad con otras unidades de amplificación
  • Carcasa para montaje en bastidor 1U y orejas de bastidor incluidas para facilitar el montaje en bastidor
  • Conectores Euroblock de entrada y salida de micro
  • La refrigeración por convección mantiene una temperatura constante y un ruido mínimo

Especificaciones Lab Gruppen CPA 1202

• • Generales
    • Potencia máxima de salida: 60 W por canal a 4/8 Ω
    • Número de canales de amplificación: 2
    • Impedancia mínima de carga:
      • 4 Ω (Modo 4 Ω)
      • 8 Ω (Modo 8 Ω)
      • 82 Ω (Modo 70 V)
      • 166 Ω (Modo 100 V)
  • Entradas de audio
    • Mic/Línea con prioridad/entrada Ducking: 2 x Conector Euroblock de 5 patillas (Canales A, E)
    • Mic/Línea con RCA sumado: 6 x Conector Euroblock de 3 patillas, 6 x RCA estéreo (Canales B, C, D, F, G, H)
    • Impedancia:
      • Mic/Línea balanceada: 20 kΩ
      • Línea no balanceada y RCA: 10 kΩ
    • Sensibilidad de entrada para salida máxima del amplificador (+4 dBu) y nivel de salida auxiliar:
      • Mic: 0,038 V (-26 dBu)
      • Balanceado: 1,23 V (+4 dBu)
      • RCA: 0,62 V (-2 dBu) para mono suma RCA
    • Nivel máximo de entrada: 4,88 V (+16 dBu)
    • Alimentación fantasma para micrófono: 48 V
  • Salidas de audio
    • Salida amplificador: Conector Euroblock de 4 pines
    • Salida auxiliar: Conector Euroblock de 2 x 3 patillas
    • Nivel máximo de salida auxiliar: 4,88 V (16 dBu)
  • Rendimiento de audio
    • Distorsión a 1/8 de la potencia nominal: <0,05%
    • Respuesta en frecuencia: 20 Hz a 20 kHz, +0,5/-1 dB
    • Diafonía (modelos de 2 canales): >70 dB
    • Relación señal/ruido: >97 dBA
    • Filtro paso alto: 80 Hz HPF
  • Sistema
    • Controles
      • Frontal:
        • Botón de espera de alimentación
        • Control de ganancia de entrada y salida
        • Controles de tono: graves y agudos
      • Trasero:
        • Configuración de carga (4 Ω/8 Ω/70 V/100 V)
        • Filtro de paso alto de 80 Hz conmutable
        • Conmutador Mic/Line
        • Vox/control de umbral de atenuación
        • Alimentación phantom
        • Enrutamiento de entrada (solo modelos de 2 canales)

      • Controles de tono

        • Graves: ±10 dB a 100 Hz
        • Agudos: ±10 dB a 10 kHz
    • Indicadores
      • Encendido:
        • Encendido (Azul)
        • Forzar espera (Rojo)
        • En espera (Amarillo)
      • Entradas:
        • Señal (LED verde): >12,3 mV (-36 dBu)
        • Fallo (LED rojo): Clip
      • Maestro:
        • Señal (LED verde): >-50 dBu
        • Fallo (LED rojo): Sobrecalentamiento, Fallo CC, Sobrecorriente, etc.
        • Límite (LED rojo): Límite de salida
    • Porteción del circuito
      • Refrigeración: Refrigeración por convección, sin ventilador
      • Protección del amplificador: Protección térmica, sobrecorriente, CC, alta frecuencia
      • Protección de carga: Comportamiento controlado de arranque y apagado, protección contra fallos de CC
  • Alimentación eléctrica
    • Tensión principal: 100-240 V, 50/60 Hz con corrección activa del factor de potencia
    • Fusible: T 3.15 A H 250 V
    • Consumo de energía 1/8 de la potencia nominal a 4 Ω: 60 W
    • Conector de red: Conector IEC estándar
  • Medidas y peso
    • Medidas: 44 x 437 x 248 mm
    • Peso: 3,6 kg

• Que incluye el paquete
  • 1 amplificador CPA 602
  • 1 Cable de alimentación IEC/Schuko
  • 1 Manual de usuario
  • Soportes para montaje en rack

• Identificación del producto
  • Marca: LAB GRUPPEN
  • Modelo: CMA 602
  • Código para pedidos: 10301819
  • Código EAN: 4033653090704

• Descripción para proyectos
  • Amplificador de 2 canales con tecnología de amplificación de clase D, ideal para aplicaciones comerciales. Salidas Low-Z (4/8 Ohm) y High-Z (70/100 V), con filtro de paso alto conmutable. 8 entradas mic/line con controles de volumen individuales. Conexión de control remoto mediante RJ-45 y cable Ethernet. Incluye fuente de alimentación conmutada SMPS (220-230V, 50/60Hz). Montaje en rack 1U, 19" con medidas de 44 x 483 x 203 mm y peso de 3.5 kg.
