Nuevo NEUTRIK XLR 3 PIN MACHO MONTAJE VERTICAL EN PCB

NEUTRIK XLR 3 PIN MACHO MONTAJE VERTICAL EN PCB

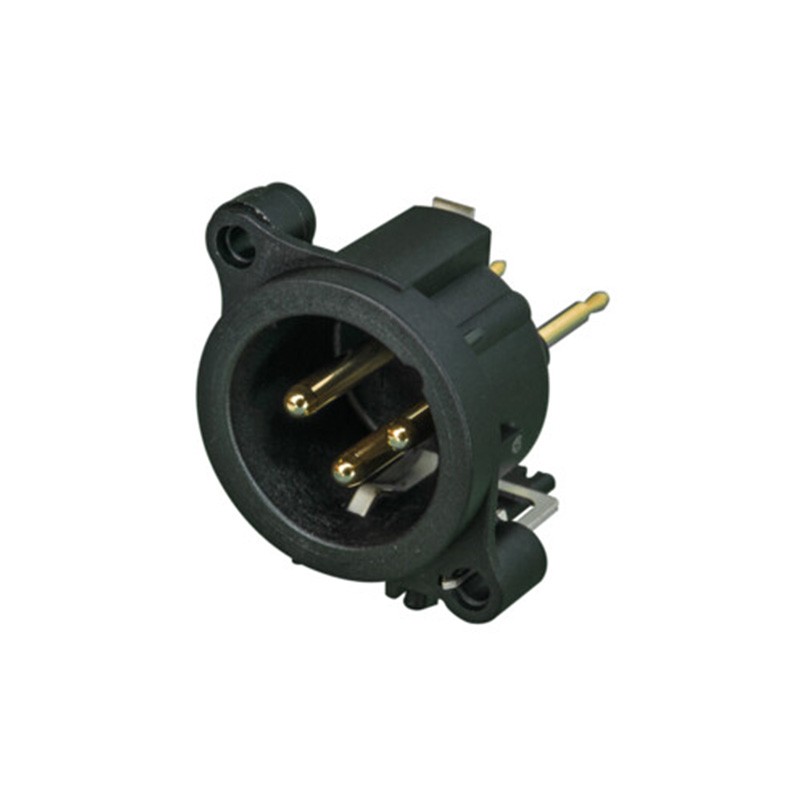

Conector XLR 3 Pin macho para montaje vertical en PCB | Neutik NC3MAAV-1

  • Bases chasis XLR macho de 3 polos, conexión a tierra: carcasa del conector de acoplamiento al pin 1 y al panel frontal, montaje en PCB vertical
  • Conector de panel XLR de montaje en PCB con cuerpo de plástico redondo más rentable
  • Recorte en el panel frontal y diseño de PCB 100 % compatible con la serie A. Diseño de contacto tipo "tulipán" con alta presión de contacto para máxima durabilidad
  • Clasificación de inflamabilidad UL94HB
  • Componente reconocido por UL

Más detalles

0,81 € / ud iva incluido

Referencia:
NC3MAAV-1
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Características destacadas de conector Neutrik NC3MAAV-1
    • La serie más rentable
    • Diseño de contacto tipo "Tulipán" con alta presión de contacto para una máxima durabilidad
    • Contacto selectivo chapado en oro y área de terminación de PCB para una mejor conductividad y soldabilidad
  • Información técnica conector Neutrik NNC3MAAV-1
    • Sobre el conector
      • Marca: Neutrik
      • Código: NC3MAAV-1
      • Tipo de conector: XLR
      • Género conector: Macho
    • Especificaciones eléctricas
      • Capacitancia entre contactos: ≤ 4 pF
      • Resistencia de contacto: ≤ 6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 6A
      • Tensión nominal: < 50 voltios
      • Opciones de conexión a tierra: Pin 1 conectado directamente al panel frontal y a la carcasa del conector, sin contacto a tierra separado
    • Especificaciones mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Alambrado: Montaje vertical en placa de circuito impreso
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje:Montaje trasero
      • Formato del chasis: A
    • Especificaciones sobre los materiales
      • Contactos: Bronce (CuSn6)
      • Inserto: Poliamida (PA 6.6 30% GR)
    • Especificaciones ambientales
      • Certificaciones: UL
      • Inflamabilidad: UL 94HB
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30°C a +80°C
  • Nota: El conector NC3MAAV-1 se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
Rango IPIP40
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines3 Pin / Contacto
Género conectorMacho
MarcaNeutrik

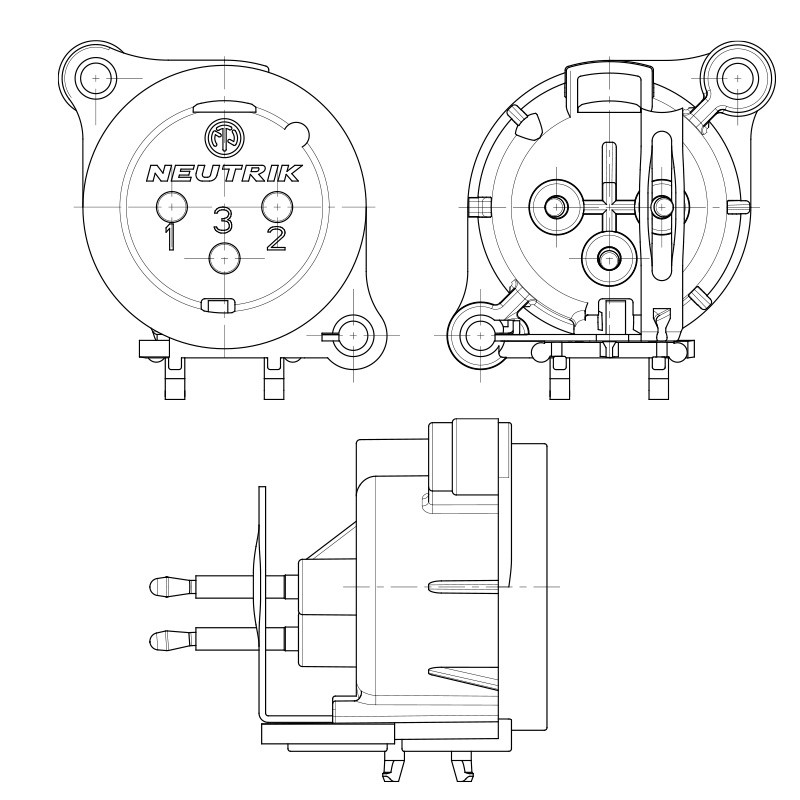

Dibujo técnico conector NC3MAAV-1 Neutrik
