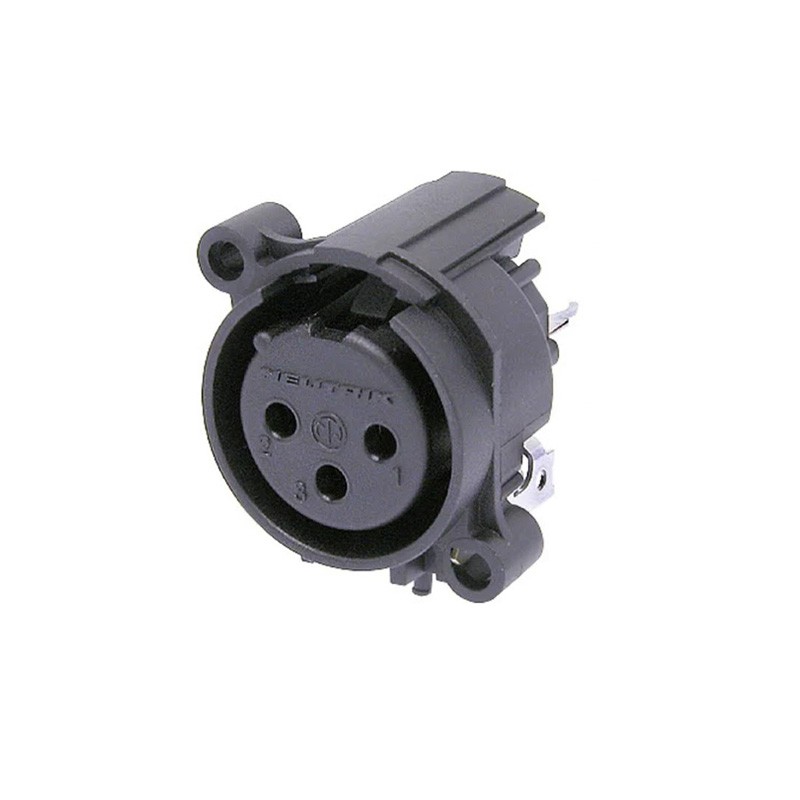

CONECTOR XLR 3 Pin HEMBRA CHASIS PCB VERTICAL

CONECTOR XLR 3 Pin HEMBRA CHASIS PCB VERTICAL

Neutrik conector XLR 3 pin hembra para PCB NC3FAV1-0

  • Base chasis XLR hembra de 3 polos, carcasa del conector de acoplamiento al pin 1 y al panel frontal, montaje vertical en PCB, resorte de retención en lugar de pestillo
  • Conector de panel de montaje en PCB XLR con cuerpo de plástico redondo. Tienen el tamaño más pequeño y la densidad de embalaje más alta (23 mm entre centros). Contactos tipo tulipán de nuevo diseño con baño de oro duro y áreas de contacto pulidas. Componente reconocido por UL.

Más detalles

1,14 € / ud iva incluido

Descuento por cantidad

Cantidad
Descuento
100 uds
2%
300 uds
3%
500 uds
5%
Referencia:
NC3FAV1-0
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Características destacadas del NC3FAV1-0
    • Bases XLR más pequeños, mayor densidad de embalaje
    • Carcasa de plástico, resorte de retención de acero.
    • Contacto hembra tipo tulipán
    • Áreas de contacto pulidas y chapado en oro duro.
    • Inflamabilidad de la carcasa UL94V-0
  • Información técnica conector Neutrik NC3FAV1-0
    • Sobre el conector
      • Marca: Neutrik
      • Código: NC3FAV1-0
      • Tipo de conector: XLR
      • Género conector: Hembra
    • Especificaciones eléctricas
      • Capacitancia entre contactos: ≤ 4 pF
      • Resistencia de contacto: ≤ 6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 6A
      • Tensión nominal: < 50 voltios
      • Opciones de conexión a tierra: Pin 1 conectado directamente al panel frontal y a la carcasa del conector, sin contacto a tierra separado
    • Especificaciones mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Alambrado: Montaje vertical en placa de circuito impreso
      • Dispositivo de bloqueo: Resorte de retención
      • Dirección de montaje:Montaje trasero
      • Formato del chasis: A
    • Especificaciones sobre los materiales
      • Contactos: Bronce (CuSn6)
      • Inserto: Poliamida (PA66)
    • Especificaciones ambientales
      • Certificaciones: UL
      • Inflamabilidad: UL 94HB
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30°C a +80°C
  • Nota: El conector NC3FAV1-0 se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines3 Pin / Contacto
TamañoVer dibujo técnico en pestaña descargas
Género conectorHembra
MarcaNeutrik

Dibujo técnico conector NC3FAV1-0 Neutrik
