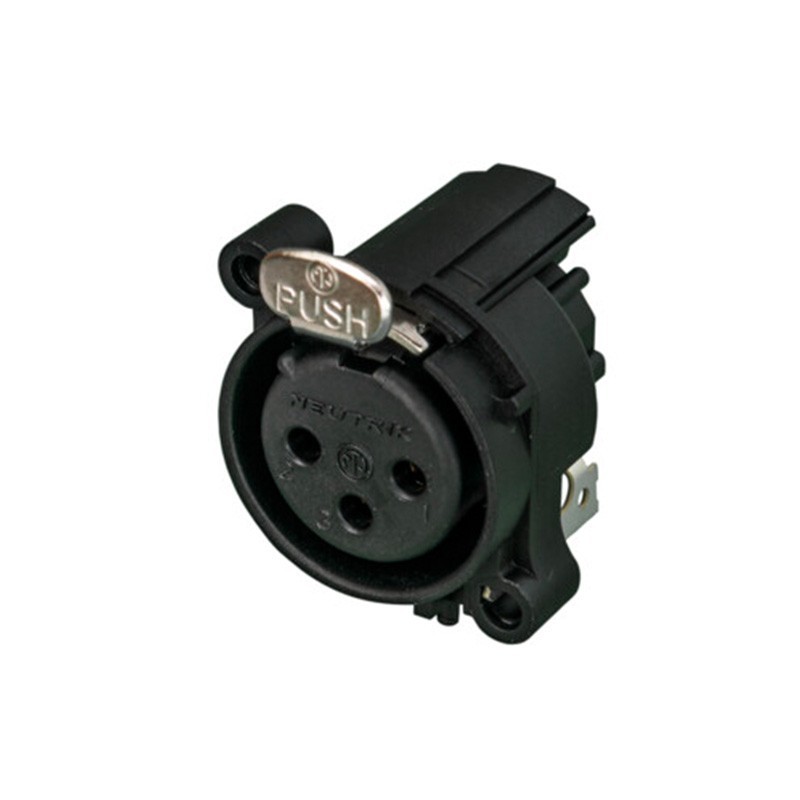

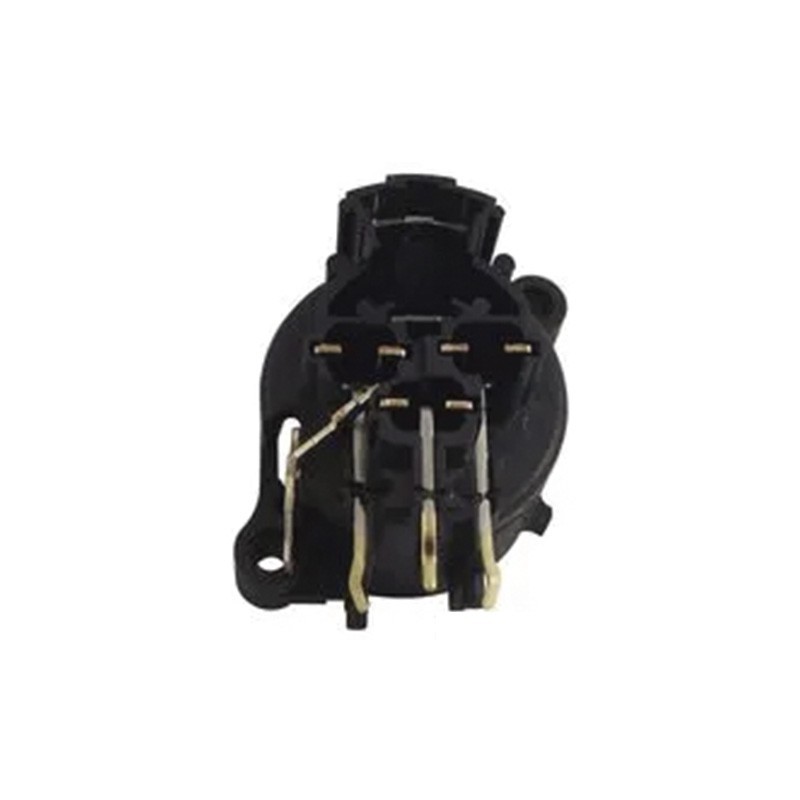

CONECTOR XLR 3 Pin HEMBRA CHASIS PCB HORIZONTAL PLASTICO NEUTRIK

CONECTOR XLR 3 Pin HEMBRA CHASIS PCB HORIZONTAL PLASTICO NEUTRIK

Base XLR 3 Pin hembra para PCB instalación horizontal Neutrik NC3FAAH1

  • Base chasis XLR hembra de 3 polos, conexión a tierra: carcasa del conector correspondiente al pin 1 y panel frontal, montaje horizontal en PCB
  • El conector de panel de montaje en PCB XLR con cuerpo de plástico redondo más rentable
  • Recorte del panel frontal y diseño de PCB 100% compatible con la serie A
  • Diseño de contacto tipo "Tulip" con alta presión de contacto para mayor durabilidad
  • Pestillo de empuje ensamblado. Clasificación de inflamabilidad UL94HB. Componente reconocido por UL

Más detalles

0,91 € / ud iva incluido

Descuento por cantidad

Cantidad
Descuento
100 uds
2%
300 uds
3%
500 uds
5%
Referencia:
NC3FAAH1
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Especificaciones destacadas del conector XLR Neutrik NC3FAAH1
    • Serie más rentable
    • Diseño de contacto tipo "tulipán" con alta presión de contacto para mayor durabilidad
    • Contacto selectivo chapado en oro y área de terminación de PCB para una mejor conductividad y soldabilidad
  • Información técnica conector Neutrik NC3FAAH1
    • Sobre el conector
      • Marca: Neutrik
      • Código: NC3FAAH1
      • Tipo de conector: XLR
      • Género conector: Hembra
    • Especificaciones eléctricas
      • Capacitancia entre contactos: ≤ 4 pF
      • Resistencia de contacto: ≤ 6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 6A
      • Tensión nominal: < 50 voltios
      • Opciones de conexión a tierra: Pin 1 conectado directamente al panel frontal y a la carcasa del conector, sin contacto a tierra separado
    • Especificaciones mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Alambrado: Montaje horizontal en placa de circuito impreso
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje:Montaje trasero
      • Formato del chasis: A
    • Especificaciones sobre los materiales
      • Contactos: Bronce (CuSn6)
      • Inserto: Poliamida (PA66)
    • Especificaciones ambientales
      • Certificaciones: UL
      • Inflamabilidad: UL 94HB
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30°C a +80°C
  • Nota: El conector NC3FAAH1 se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
Horas vida útilMas de 1000 ciclos de apareamiento
AplicacionesRental e instalación
GamaXLR
TipoConector XLR
Rango IPIP20
ClasePara montaje en PCB
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines3 Pin / Contacto
Género conectorHembra
MarcaNeutrik

Dibujo técnico conector XLR NC3FAAH1 Neutrik
