CONECTOR XLR 5P MACHO PCB HORIZONTAL NEUTRIK

CONECTOR XLR 5P MACHO PCB HORIZONTAL NEUTRIK

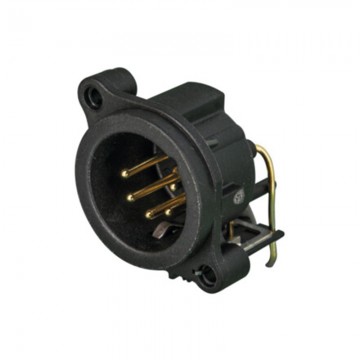

Conector Neutrik NC5MAH XLR 5 PIN macho PCB horizontal

  • Base XLR macho de 5 polos, conexión a tierra: contacto a tierra separado para la carcasa del conector correspondiente y el panel frontal, montaje horizontal en PCB
  • Conector de panel de montaje en PCB XLR con cuerpo de plástico redondo.
  • Tienen el tamaño más pequeño y la densidad de embalaje más alta (23 mm entre centros).

Más detalles

3,13 € / ud iva incluido

Descuento por cantidad

Cantidad
Descuento
100 uds
2%
300 uds
3%
500 uds
5%
Referencia:
NC5MAH
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Especificaciones destacadas del conector Neutrik XLR de 5 PIN NC5MAH
    • Receptáculos XLR más pequeños, mayor densidad de embalaje
    • Carcasa de plástico, pestillo de acero.
    • Áreas de contacto pulidas y chapado en oro duro.
    • Inflamabilidad de la carcasa UL 94 V-0
  • Información técnica conector Neutrik NC5MAH
    • Sobre el conector
      • Marca: Neutrik
      • Código: NC5MAH
      • Tipo de conector: XLR
      • Género conector: Macho
    • Especificaciones eléctricas
      • Capacitancia entre contactos: ≤ 7 pF
      • Resistencia de contacto: ≤ 6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 3A
      • Tensión nominal: < 50 voltios
      • Opciones de conexión a tierra: Contacto de tierra separado conectado a la carcasa del conector correspondiente y al panel frontal, sin conexión al pin 1
    • Especificaciones mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Alambrado: Montaje horizontal en placa de circuito impreso
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje:Montaje trasero
      • Formato del chasis: A
    • Especificaciones sobre los materiales
      • Contactos: Latón (CuZn35Pb2)
      • Inserto: Poliamida (PA66)
    • Especificaciones ambientales
      • Certificaciones: UL
      • Inflamabilidad: UL 94V-0
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30°C a +80°C
  • Nota: El conector NC5MAH se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
Rango IPIP40
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines5 Pin / Contacto
TamañoDescargar dibujo técnico
Género conectorMacho
MarcaNeutrik

Dibujo técnico conector XLR 5 PIN NC5MAH Neutrik
