NEUTRIK XLR MACHO CHASIS 5 PIN PARA PCB VERTICAL

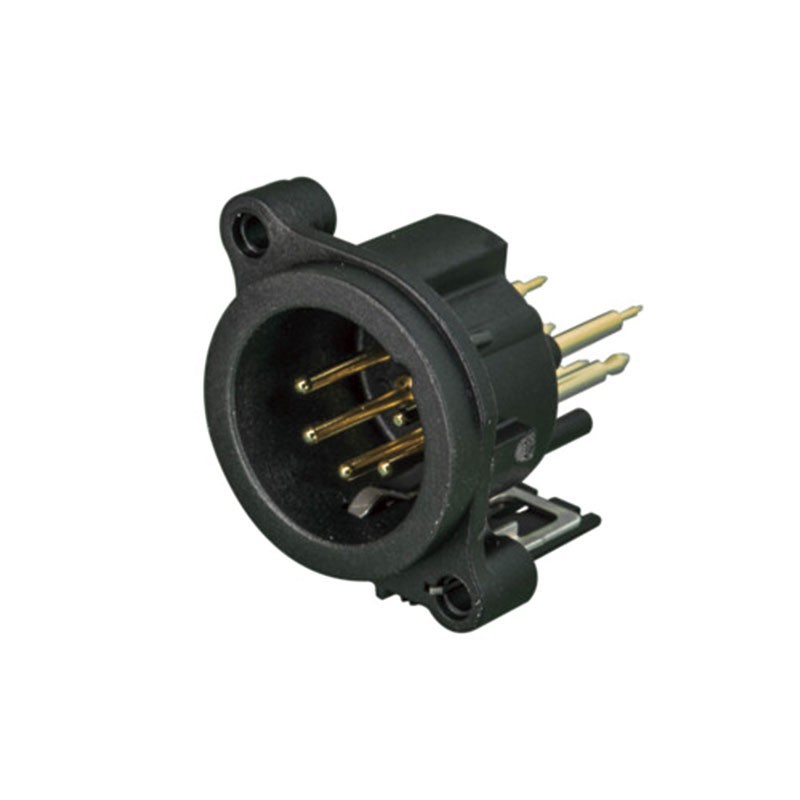

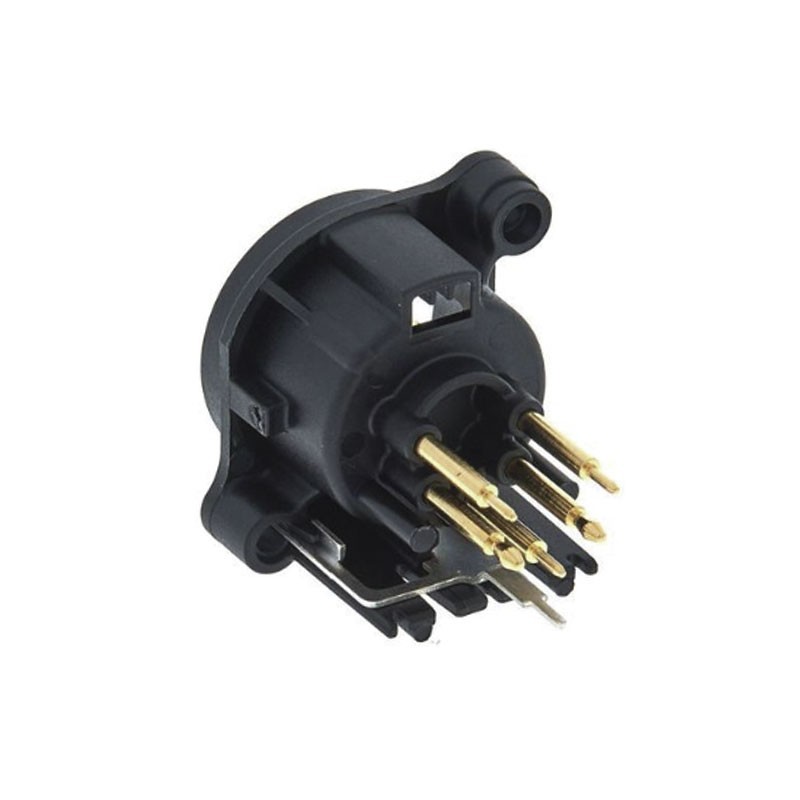

Conector XLR macho 5 pin chasis para instalación vertical en PCB modelo NC5MAV

  • XLR macho de 5 polos, conexión a tierra: contacto a tierra separado para la carcasa del conector correspondiente y el panel frontal, montaje vertical en PCB
  • Cuerpo de plástico con tamaño más pequeño y la densidad de embalaje más alta (23 mm entre centros). Contactos tipo tulipán de nuevo diseño con área de contacto chapada en oro y área de terminación de PCB estañada

Más detalles

3,13 € / ud iva incluido

Descuento por cantidad

Cantidad
Descuento
100 uds
2%
300 uds
3%
500 uds
5%
Referencia:
NC5MAV
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Características destacadas del NC5MAV
    • Conectores XLR más pequeños, mayor densidad de embalaje
    • Carcasa de plástico, pestillo de acero
    • Contacto hembra tipo tulipán
    • Áreas de contacto pulidas y chapado en oro duro
    • Inflamabilidad de la carcasa UL 94 V-0
  • Especificaciones técnicas del XLR NC5MAV
    • Sobre el conector
      • Marca: Neutrik
      • Modelo: NCMFAV
      • Tipo: XLR para instalación en PCB
      • Género del conector: Macho
    • Eléctricas
      • Capacitancia entre contactos: ≤ 7 pF
      • Resistencia de contacto: ≤ 6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 3A
      • Tensión nominal: < 50 voltios
      • Opciones de conexión a tierra: Contacto a tierra separado para la carcasa del conector correspondiente y el panel frontal
    • Mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Tipo de montaje: Montaje vertical en placa de circuito impreso
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje: Montaje trasero
      • Forma del chasis: A
    • Materiales
      • Contactos: Bronce (CuSn6)
      • Cuerpo: Poliamida (PA 66)
      • Elemento de bloqueo: Acero Ck67
    • Ambientales
      • Inflamabilidad: UL 94V-0
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30 °C a +80 °C
    • Nota: El conector XLR NC5MAV se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

    • Acerca de Neutrik
      • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores de interconexión, sistemas de distribución de energía y sistemas de red de audio digital
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines5 Pin / Contacto
Peso9,07 g
Género conectorMacho
MarcaNeutrik

Ficha conector XLR NC5MAV Neutrik

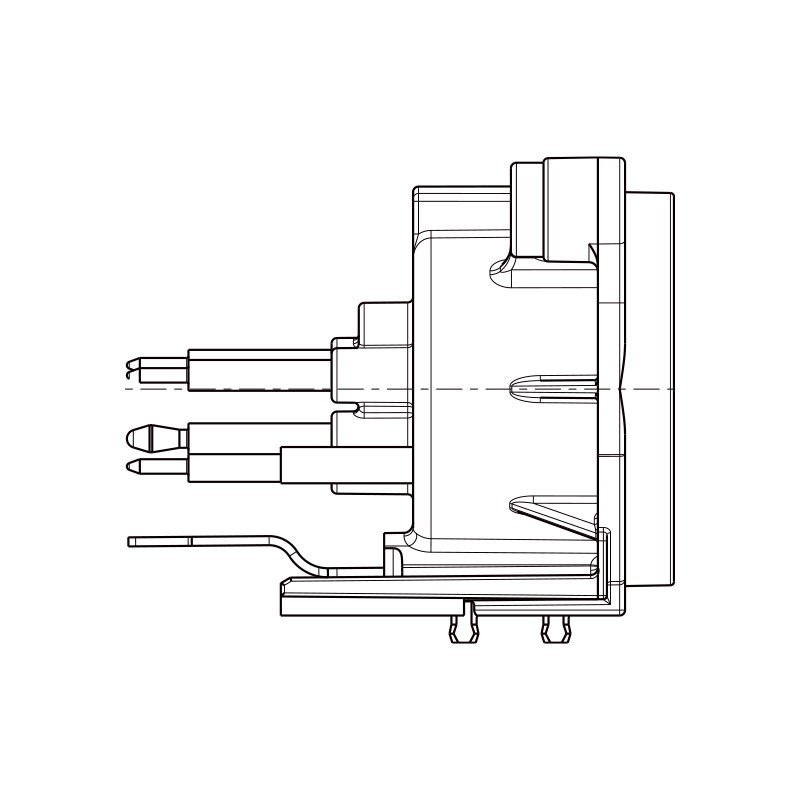

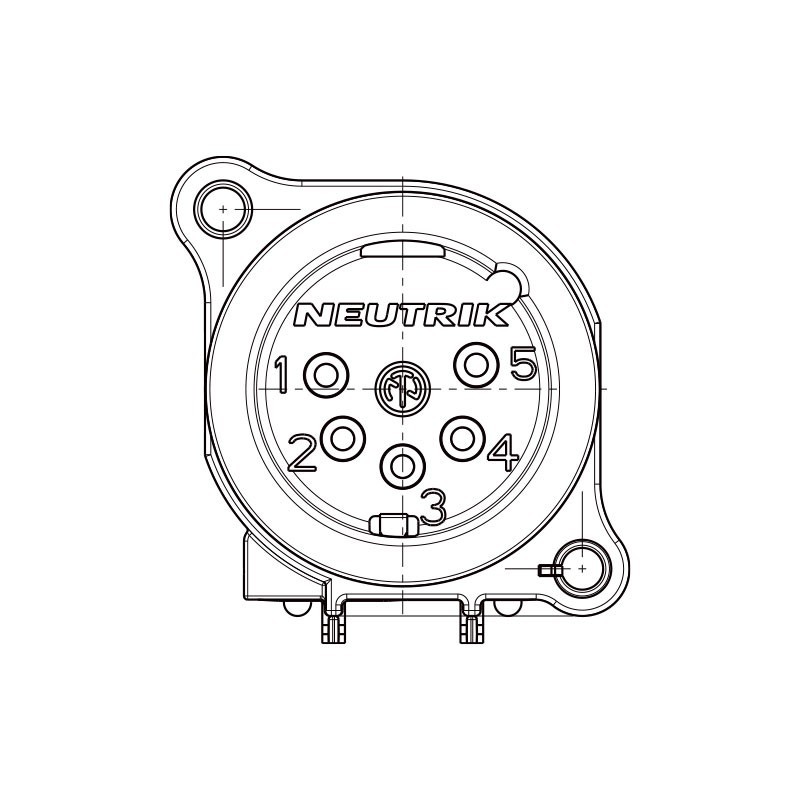

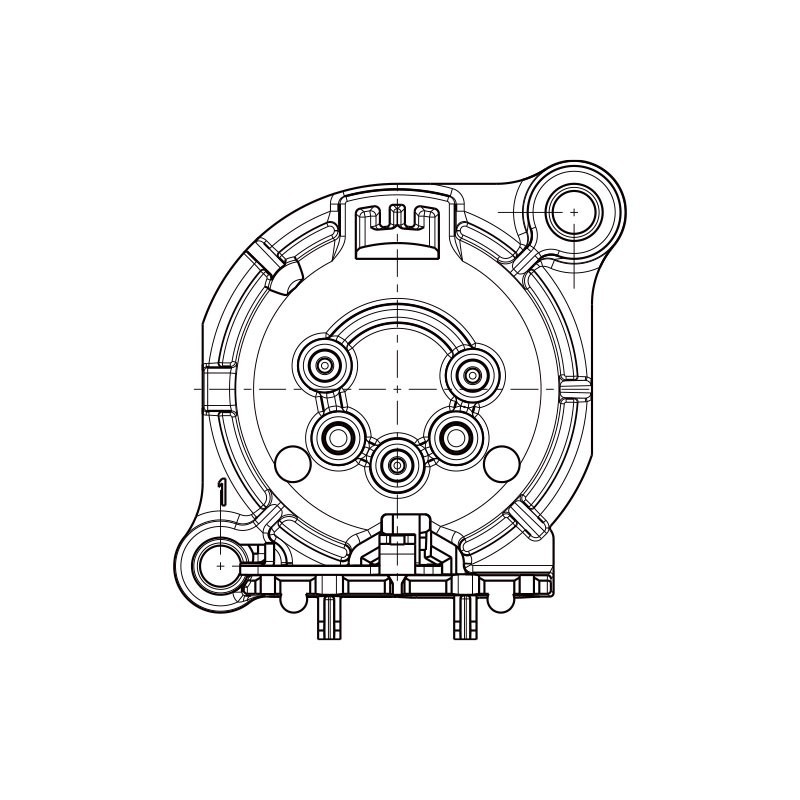

Dibujo técnico conector XLR NC5MAV Neutrik
